結論から言うと、テブナンの定理は「なぜそうなるのか」を最初から理解しようとすると、かえってつまずきます。多くの授業では、原理の丁寧な説明よりも先に「この手順で解きます」という使い方だけが提示されるため、ブラックボックスのまま扱わされている感覚になるからです。実際には、例題を何問も自分の手で解いていくうちに、後から「なるほど、こういう定理だったのか」と腹落ちしてくるものです。今回は、その理解の順番と、実際に問題を解くときの具体的なコツを紹介します。
テブナンの定理でつまずくポイント
テブナンの定理でつまずく一番の原因は、授業の進み方そのものにあります。「複雑な回路を、電圧源1つと抵抗1つの単純な等価回路に置き換えられる」という結論だけが先に提示され、なぜそれが成り立つのかという説明が後回しになりがちです。原理から理解したいタイプの人ほど、この「とりあえずこう習うもの」という教わり方に違和感を覚え、つまずきやすくなります。
これは、初心者にとっては原理の丁寧な説明よりも、手順が示された例題を先にこなす方が理解が早いという学習研究の内容とも一致しています。テブナンの定理はまさにその典型で、原理の理解を後回しにして、まず型を覚えるべき単元だと言えます。

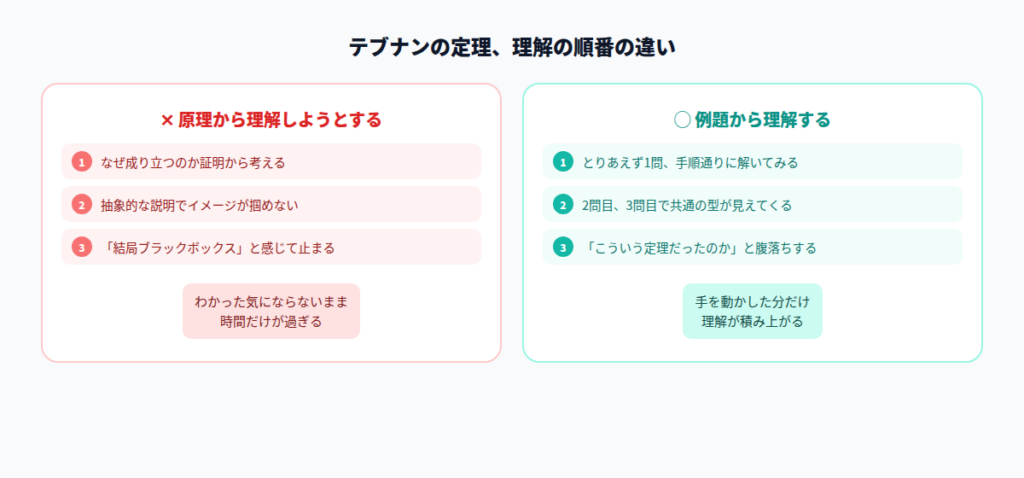

「わからない」が「わかった」に変わる瞬間
理解が進むきっかけは、突然のひらめきではなく、例題を複数解いていく中で少しずつやってきます。1問目は言われた通りに手順をなぞるだけでも、2問目、3問目と繰り返すうちに、「あ、テブナンの定理ってこういうことをやっているんだな」というパターンが見えてくる瞬間があります。
なので後輩に一言でアドバイスするなら、「とりあえず例題を解け」に尽きます。説明を読んで理解しようとするより先に、まず手を動かして例題を数問解いてみてください。定理の意味は、後から追いついてきます。
実際に解くときの手順とコツ
テブナンの定理を使うときの基本的な流れは次の通りです。
- 対象にしたい部分（負荷抵抗など）を回路から切り離す
- 残った回路の合成抵抗（Rth）を求める（電圧源は短絡、電流源は開放して計算する）
- 切り離した端子間の開放電圧（Vth）を求める
- VthとRthを直列につないだ等価回路に置き換える
ここで一つ、あまり教科書には書かれていないコツがあります。それは、電圧（Vth）より先に、合成抵抗（Rth）を計算することです。理由は、抵抗の計算結果は「ありえそうな値かどうか」を感覚的に判断しやすいからです。例えば抵抗の合成値が明らかにおかしな値（マイナスになる、極端に大きすぎるなど）になっていれば、その時点で計算ミスに気づけます。先に電圧を計算してしまうと、この早い段階でのミスチェックができず、間違えたまま最後まで計算を進めてしまいがちです。
具体的な数値で確認してみる
言葉だけだとイメージしづらいので、簡単な回路で実際に計算してみます。

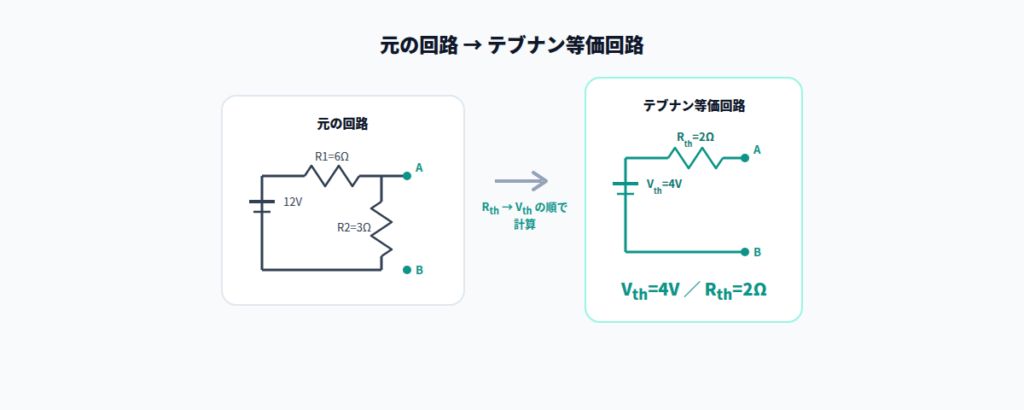

12Vの電圧源に、R1=6Ωの抵抗が直列につながっていて、その先でR2=3Ωの抵抗が分岐している回路を考えます。このR2と並列になっている端子（A-B間）に、テブナンの等価回路を作ってみましょう。
①合成抵抗Rthを求める
電圧源を短絡すると、R1とR2は端子から見て並列の関係になります。
Rth ＝ (R1×R2)÷(R1+R2) ＝ (6×3)÷(6+3) ＝ 18÷9 ＝ 2Ω
②開放電圧Vthを求める
端子を開放した状態（A-B間には何も接続せず、R1とR2の直列回路にそのまま12Vがかかっている状態）で、R2にかかる電圧を求めます。これは抵抗分圧の考え方そのままです。
Vth ＝ 12 × R2÷(R1+R2) ＝ 12 × 3÷9 ＝ 4V
③等価回路にする
これで、元の回路は「4Vの電圧源に2Ωの抵抗が直列につながっただけの回路」に置き換えられました。抵抗2つと電圧源1つで構成されていた回路が、電圧源1つ・抵抗1つのシンプルな形に変わったわけです。
先ほど紹介した通り、この例でも先にRth（2Ω）を計算しています。もし計算の途中で抵抗値がマイナスになったり、極端に大きな値になっていたりしたら、その時点で「あれ、どこかで計算を間違えたな」と気づけます。数値を先に確認できる、というのはこれくらいシンプルな回路でも実感できるはずです。

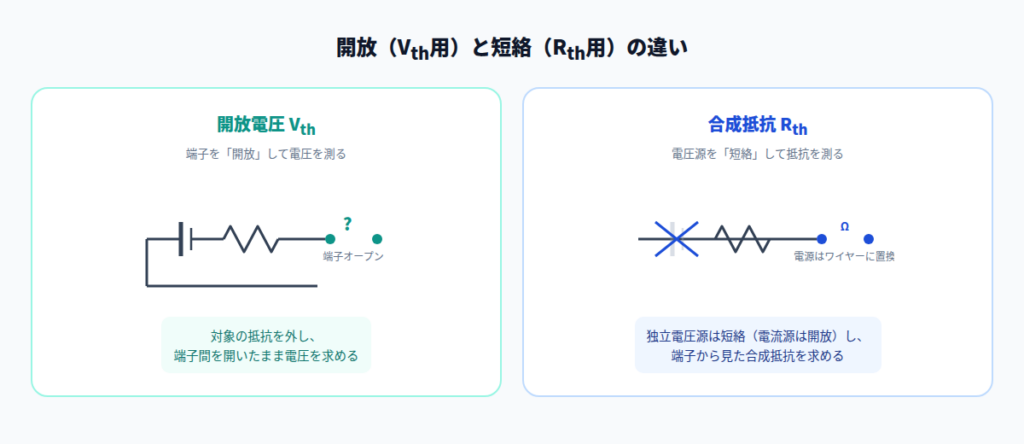

よくある間違い：「開放」と「短絡」の混同
テブナンの定理でもっとも多い間違いは、「開放」と「短絡」を逆にしてしまうことです。開放電圧（Vth）を求めるときは、対象の抵抗を回路から外した状態、つまり端子を「開放」した状態で電圧を計算します。一方、合成抵抗（Rth）を求めるときは、独立電圧源を「短絡」（電流源は逆に「開放」）してから、端子から見た合成抵抗を計算します。
この「どちらを開放して、どちらを短絡するのか」が頭の中でごちゃまぜになるのが、一番よくあるミスのパターンです。混乱したときは、「電圧を求めるときは端子を開放。抵抗を求めるときは電源を短絡（電流源は開放）」と、声に出して確認する癖をつけると間違いにくくなります。
実際どれくらい使うのか
正直なところ、テブナンの定理を習った後、実務や他の場面で頻繁に使う機会は多くありませんでした。ただ、これは定理そのものの価値が低いという意味ではありません。複雑な回路を単純な等価回路に置き換えて考える、という発想自体は、テブナンの定理に限らずさまざまな回路解析の土台になる考え方です。使う頻度よりも、この「等価回路的な考え方」を身につけておくことに意味がある単元だと捉えています。
よくある質問
Q. テブナンの定理とノートンの定理は何が違うのですか？
A. どちらも複雑な回路を単純な等価回路に置き換える定理ですが、テブナンの定理は「電圧源＋直列抵抗」の形に、ノートンの定理は「電流源＋並列抵抗」の形に置き換えます。Rthの求め方は共通しているので、VthとRthさえ分かれば、ノートンの電流源（IN = Vth ÷ Rth）にも簡単に変換できます。
Q. なぜ電圧源を短絡して、電流源を開放するのですか？
A. 合成抵抗を求めるときは、回路の中にある独立した電源の影響を一旦ゼロにする必要があります。電圧源は「内部抵抗ゼロの理想的な導線」とみなせるため短絡し、電流源は「内部抵抗が無限大の理想的な開放」とみなせるため開放する、という考え方です。
Q. テブナンの定理はどんなときに使うと便利ですか？
A. 同じ回路の中で、負荷抵抗の値だけをいろいろ変えて電流や電圧の変化を調べたいときに特に便利です。負荷を変えるたびに回路全体を計算し直す必要がなく、一度テブナン等価回路を求めておけば、あとは負荷の値を当てはめるだけで済みます。
もっと例題を解きたい人におすすめの参考書
※このセクションにはAmazonアソシエイトのリンクを含みます。
この記事で書いた通り、テブナンの定理は例題を数多く解くことで理解が進みます。手を動かす教材が欲しい人には、以下の2冊がおすすめです。
『例題と演習で学ぶ 電気回路（第2版）』服藤憲司 著 とにかく例題と練習問題の量が豊富で、この記事で紹介した「まず解いてみる」というやり方をそのまま実践できる1冊です。レイアウトも高校教科書に近く読みやすいので、最初の1冊にも向いています。
『改訂新版 図解でわかる はじめての電気回路』大熊康弘 著 図やイラストが多く、辞書的に使いやすい参考書です。この記事で触れた「教科書は理解してから読む」の通り、例題を解いてわからなかった部分だけをピンポイントで調べる、という使い方に向いています。
まとめ
テブナンの定理は、原理から理解しようとすると遠回りになりがちな単元です。まずは例題を何問か自分の手で解いてみること、そして解くときは電圧より先に合成抵抗を計算して早めに計算ミスに気づけるようにすること、開放と短絡を混同しないことの3点を意識するだけで、つまずきはかなり減らせます。
