ラプラス変換は、公式だけを丸暗記してしまい、結局「何をやっているのか」がわからないまま単位を取ってしまう人が多い単元です。自分もそうでした。変換の公式や表は覚えられても、「そもそもs領域とは何なのか」がずっと腑に落ちないまま、機械的に公式を当てはめるだけの状態が続いていました。ところが、s領域が何を表しているのかが理解できた瞬間、そこから先の理解が一気に進みました。この記事では、その「s領域とは何か」を中心に、できるだけ直感的に説明します。
なぜラプラス変換でつまずくのか
多くの授業では、ラプラス変換は「この積分を計算するとこの式になります」という定義と、変換表の暗記から入ります。この教わり方だと、変換そのものの計算はできるようになっても、「なぜわざわざこんな変換をするのか」「s領域というのは結局何なのか」という一番大事な部分が置き去りになりがちです。目的がわからないまま手順だけ覚えている状態なので、応用が利かず、少し形の違う問題が出るとすぐにつまずいてしまいます。
たとえ話：対数と同じ発想

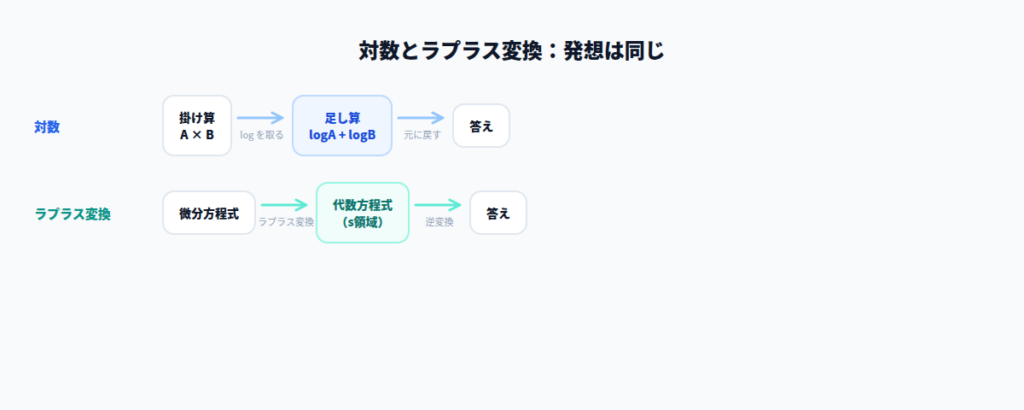

ラプラス変換が何をしているのかを理解する一番の近道は、対数（log）と同じ発想だと捉えることです。
大きな数同士の掛け算は、そのまま計算すると大変です。しかし、対数を使うと「掛け算」は「足し算」に変換できます。log(A×B) = log(A) + log(B) という性質を使えば、面倒な掛け算を簡単な足し算に置き換えて計算し、最後に対数を元に戻せば答えが求まります。対数表が普及していた時代は、まさにこの仕組みを使って複雑な掛け算を簡単にしていました。

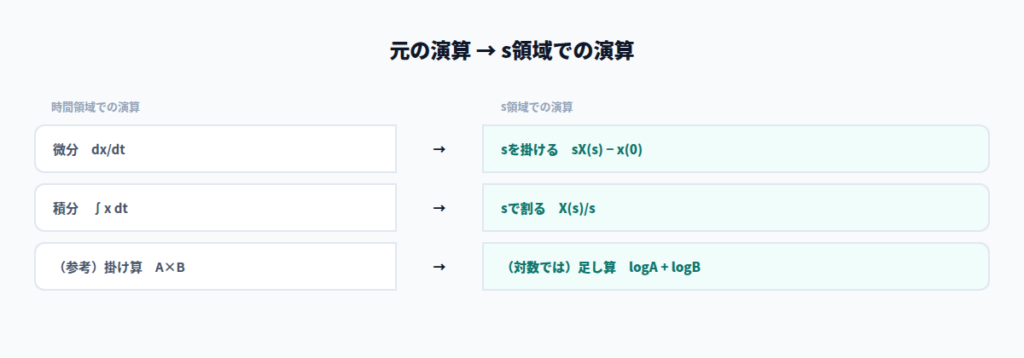

ラプラス変換もこれと同じ発想です。時間領域（t）での微分方程式を解くのは面倒ですが、ラプラス変換を使ってs領域に持っていくと、微分・積分という操作が、sを掛ける・sで割るという単純な代数計算に置き換わります。s領域で代数的に解いてから、最後に逆変換して時間領域に戻せば、面倒な微分方程式を解かずに答えが求まります。「わざわざ変換するのはなぜか」の答えは、この「面倒な計算を簡単な計算に置き換えるため」という一点に尽きます。
s領域とは結局何なのか

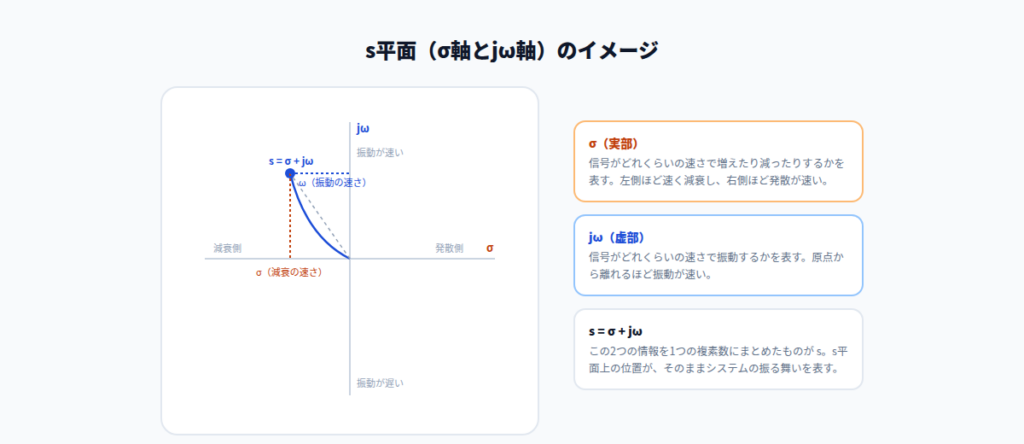

では、s領域の「s」とは何を表しているのでしょうか。sは複素数で、s = σ + jω という形をしています。σ（シグマ）は信号がどれだけの速さで増えたり減ったりするかを表す部分、ω（オメガ）は信号がどれだけの速さで振動するかを表す部分です。
時間領域の信号は、e^(st) = e^(σt)・e^(jωt) という形の成分の組み合わせとして表せます。e^(σt)の部分が「増加・減衰」を、e^(jωt)の部分が「振動」を担当しています。つまりsという一つの変数の中に、「どれだけの速さで変化が収まっていくか（減衰・発散）」と「どれだけの速さで振動するか（周波数）」という2つの情報がまとめて詰め込まれているのです。
s領域で回路や制御システムの特性を調べるということは、この「減衰・発散の速さ」と「振動の速さ」という2つの軸で、システムの振る舞いを分析していることになります。s領域は単なる計算上の便利な置き換えではなく、システムの性質そのものを表す座標系だと考えると理解しやすくなります。
ラプラス変換で微分方程式を解く流れ

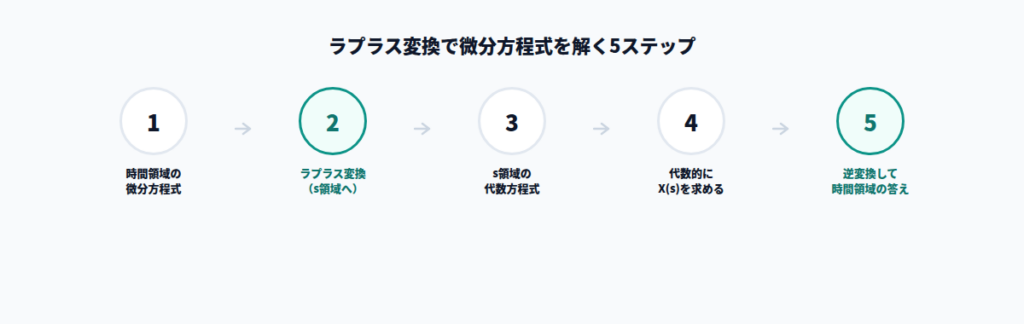

実際に微分方程式を解く手順は、次の5ステップです。
- 時間領域の微分方程式を用意する
- 両辺にラプラス変換をかけて、s領域の代数方程式に変換する
- s領域で代数的にX(s)について解く
- 部分分数分解などを使って、逆変換しやすい形に整理する
- 逆ラプラス変換で、時間領域の答えに戻す
ポイントは、ステップ2で「微分」という操作が「sを掛ける」という掛け算に変わっていることです。具体的には、L{dx/dt} = sX(s) − x(0) という変換公式を使います。この公式のおかげで、時間領域では微分方程式だったものが、s領域では単なる一次方程式や二次方程式になり、中学・高校レベルの代数計算だけで解けるようになります。
具体例：RC回路をラプラス変換で解いてみる
以前の記事で、RC回路の充電を微分方程式で直接解きました。同じ問題を、今度はラプラス変換で解いてみます。
回路方程式は、dvC/dt + vC/(RC) = E/(RC)、初期条件はvC(0) = 0でした。
両辺をラプラス変換すると、
sV(s) − vC(0) + V(s)/(RC) = E/(s・RC)
vC(0) = 0なので、
sV(s) + V(s)/(RC) = E/(s・RC)
V(s)についてまとめると、
V(s)・(s + 1/(RC)) = E/(s・RC)
V(s) = E / (s・RC・(s + 1/(RC)))
この時点で、もうただの代数計算だけで答えの一歩手前まで来ています。あとは部分分数分解をしてV(s)を、逆変換しやすい形（1/sの項と1/(s+1/RC)の項）に分けると、
V(s) = E/s − E/(s + 1/(RC))
これを逆ラプラス変換すると、
vC(t) = E − E・e^(−t/RC) = E(1 − e^(−t/RC))
前回、微分方程式を直接解いて求めたのと同じ答えにたどり着きました。今回のような単純な回路では手間はそれほど変わりませんが、回路が複雑になって微分方程式の階数が上がるほど、ラプラス変換を使った代数計算の方が圧倒的に楽になります。
よくある間違い
一番多い間違いは、L{dx/dt} = sX(s) − x(0) の「−x(0)」の部分、つまり初期条件の項を書き忘れることです。この項を忘れると、初期条件によって答えが変わるはずの問題で、常に同じ答えが出てしまいます。ラプラス変換の公式を使うときは、必ず初期条件の項とセットで覚えるようにしてください。
もう一つは、部分分数分解でつまずくことです。s領域の式を求めるところまではできても、それを逆変換できる形に分解する計算でミスをすると、最後の答えが合いません。部分分数分解自体は数学Ⅱ・Ⅲレベルの計算なので、この部分で詰まっている場合は、ラプラス変換ではなく分数の計算を復習する方が近道です。
よくある質問
Q. ラプラス変換とフーリエ変換は何が違うのですか？
A. フーリエ変換は、純粋な振動（jωのみ）で信号を分解する変換です。一方ラプラス変換は、s = σ + jωという形で、振動に加えて増加・減衰の情報も一緒に扱えます。過渡現象のように、時間とともに減衰していく信号を扱うには、ラプラス変換の方が適しています。
Q. s領域の意味がわからなくても、計算だけできれば問題ないのでは？
A. 定期試験の計算問題を解くだけであれば、公式の当てはめだけでも対応できる場合はあります。ただ、この記事で紹介した「なぜ変換するのか」「sが何を表しているのか」を理解しておくと、少し形の違う応用問題が出たときにも対応しやすくなります。遠回りに見えて、結果的には近道になる部分です。
Q. 逆ラプラス変換のときの部分分数分解が苦手です。
A. 部分分数分解は数学の計算力の問題なので、ラプラス変換の理解とは切り離して、分数の計算パターンを別途復習することをおすすめします。パターンさえ覚えてしまえば、ラプラス変換の問題そのものは機械的に解けるようになります。
まとめ
ラプラス変換は、対数が掛け算を足し算に変えるのと同じ発想で、微分方程式を代数方程式に変える道具です。s = σ + jωという変数の中に、信号の増加・減衰の速さと振動の速さという2つの情報が詰まっていることを理解しておくと、s領域が単なる計算上のブラックボックスではなくなります。時間領域の微分方程式でつまずいていた人ほど、ラプラス変換を使った方が計算はかえって楽になるはずです。
